一、工作原理

  信號閘閥常應用于自動噴水消防管路系統，來監控供水管路，可以遠地指示閥門開度。通過轉動手輪，控制手輪與閥桿的螺紋的進退，提升或下降與閥桿鏈接的閥板，達到開啟和關閉的目的。

二、產品介紹

本公司生產的信號閘閥閥體材質為球墨鑄鐵，閥板材質為球墨鑄鐵包膠，密封材料為三元乙丙，轉軸材質為 45#鋼鍍鉻。信號閘閥裝有信號裝置，當閥板脫離全關閉位置時，發出電信號。信號閘閥生產依據標準：《GB5135.6自動噴水滅火系統第6部分：通用閥門》。

三、產品優點及用途

消防信號閘閥除具有彈性座封閘閥的優點之外，且啟閉迅速可靠，并可以較直觀顯示閥門開啟程度，以便能在較遠處判別閥門的開度，及時采取相應措施。消防信號閘閥安裝在報警閥組兩端或系統各支管入口。當報警閥組或管網維修時，將其關閉。信號閘閥裝有信號裝置，能發出電信號，以顯示閥板的啟、狀態。

四、產品技術參數安裝尺寸

適用介質：水、油、氣等

適應溫度：0～80℃

信號電源：DC24V，3A

公稱動作壓力：1.6MPa

試驗標準：GB13927 AP1598

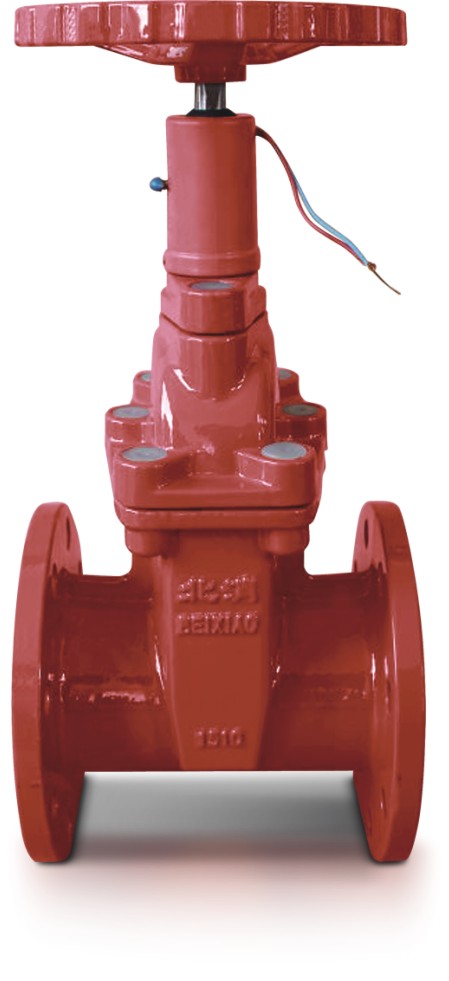

圖1 信號閘閥示意圖

六、安裝維護說明

a. 信號閘閥周圍應留有一定空間，便于安裝維修操作；

b. 信號閘閥在運輸和安裝過程中，應盡量避免劇烈碰撞，以防止密封面及微動開關等受到損傷而影響其密封性和電信號系統正常工作；

c. 信號閘閥安裝前后請勿自行拆卸調整；

d. 信號閘閥安裝后，管道進行密封試壓前，應將閥板完全打開，把管道內腔沖洗干凈，否則有可能造成閥板關閉不嚴。關閉或開啟狀態應加鎖。
