一、工作原理

  信號蝶閥是自動噴水滅火系統中的重要組成部件。由蝸輪蝸桿傳動裝置驅動轉軸及蝶板旋轉實現啟閉和控制流量。通過旋轉蝸輪蝸桿傳動裝置手輪，使蝶板達到啟閉及調節流量的目的，手輪順時針方向旋轉為閥門關閉。在傳動裝置箱體內設有微動開關，可輸出閥門的關閉和打開信號，顯示蝶板所處的不同位置。

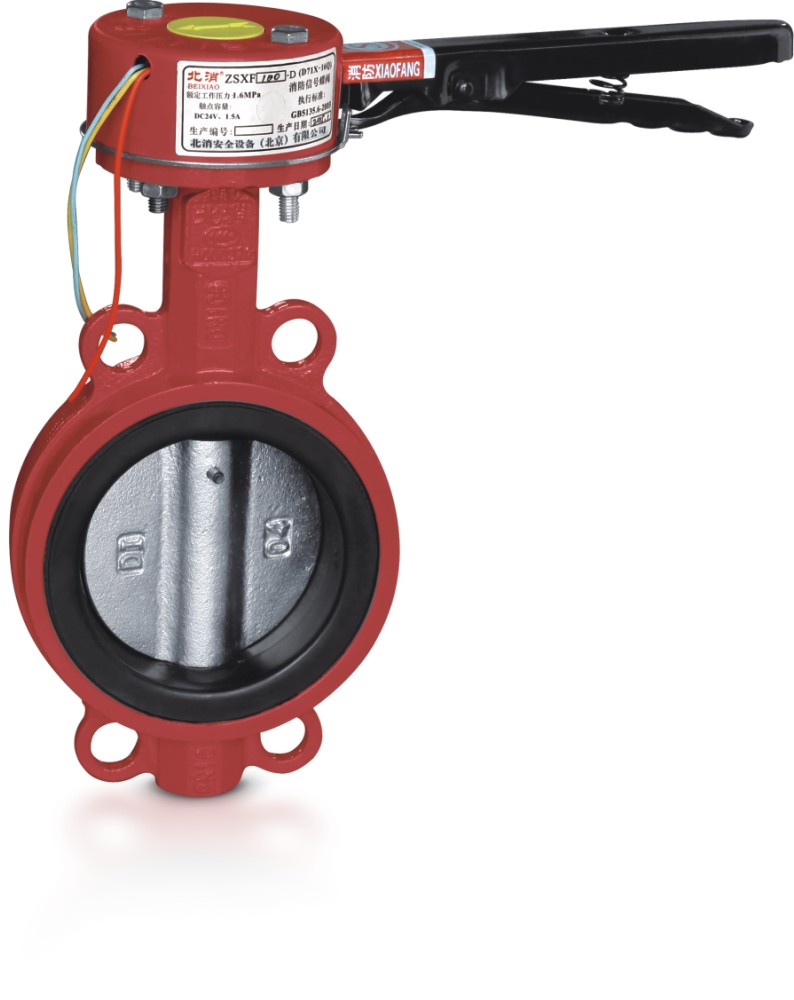

二、產品介紹

本公司生產的信號蝶閥采用渦輪蝸桿傳動形式，結構形式為對夾式。閥體材質為球墨鑄鐵，蝶板材質為球墨鑄鐵鍍鉻，密封材料為三元乙丙，轉軸材質為 45#鋼鍍鉻。信號蝶閥生產依據標準：《GB5135.6自動噴水滅火系統第6部分：通用閥門》。

三、產品用途

消防信號蝶閥安裝在報警閥組兩端或系統各支管入口。當報警閥組或管網維修時，將其關閉。信號蝶閥裝有信號裝置，能發出電信號，以顯示蝶板的啟、狀態。

四、產品型號及技術參數

適用介質：清水或消防泡沫混合液

適應溫度：-20～120℃

信號電源：DC24V，3A

公稱動作壓力：1.6Mpa

五、安裝尺寸及接線方法

六、安裝維護說明

a. 信號蝶閥周圍應留有一定空間，便于安裝維修操作；

b. 信號蝶閥在運輸和安裝過程中，應盡量避免劇烈碰撞，以防止密封面及微動開關等受到損傷而影響其密封性和電信號系統正常工作；

c. 信號蝶閥安裝前后請勿自行拆卸調整；

d. 信號蝶閥安裝后，管道進行密封試壓前，應將蝶板完全打開，把管道內腔沖洗干凈，否則有可能造成蝶板關閉不嚴。關閉或開啟狀態應加鎖。
