一、工作原理

消防蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶板由閥桿帶動，若轉過90°，便能完成一次啟閉。改變蝶板的偏轉角度，即可控制介質的流量。

二、產品介紹

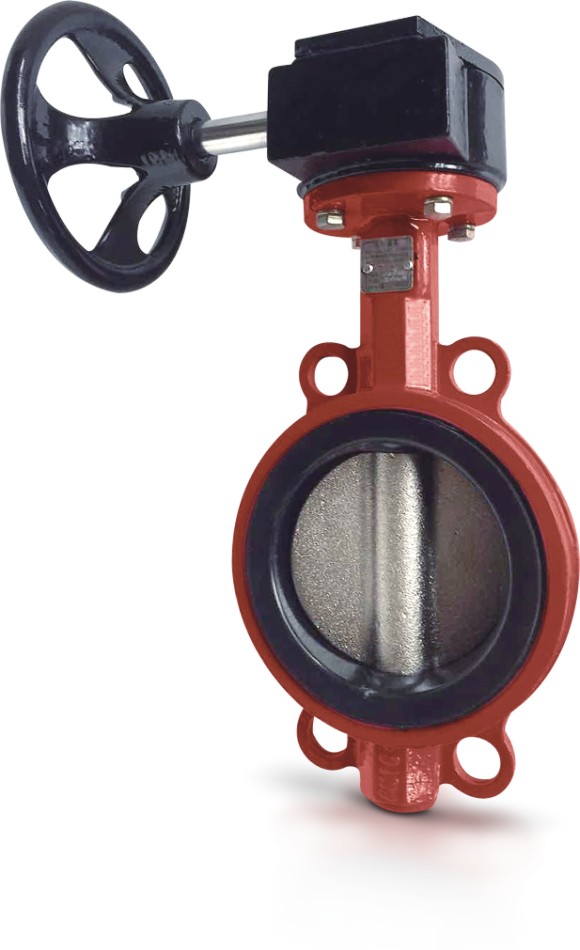

本公司生產的消防蝶閥有手柄消防蝶閥和渦輪消防蝶閥兩種。閥體材質為球墨鑄鐵，蝶板材質為球墨鑄鐵鍍鉻，密封材料為三元乙丙，轉軸材質為45#鋼鍍鉻。消防蝶閥生產依據標準：《GB5135.6自動噴水滅火系統第6部分：通用閥門》。消防蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉手輪即可快速啟閉，操作簡單，同時具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具較好的流量控制特性 。

三、產品用途

消防蝶閥安裝在系統管道上，因其具有良好的流量調節功能和關閉密封特性，主要起切斷和節流作用。當管網維修時，將其關閉。其具有以下優點：

a. 啟閉方便迅速、省力、流體阻力小，可以經常操作。

b. 小巧輕便，容易拆裝及維修，并可在任意位置安裝。

c. 在管道口積存液體最少。

d. 低壓下，可以實現良好的密封。

e. 調節性能好。

四、產品型號及技術參數

適用介質：清水或消防泡沫混合液

適應溫度：-20～120℃

公稱動作壓力：1.6Mpa

六、安裝維護說明

a. . 安裝前應仔細檢查閥門完好，無損壞。

b. 在安裝時，閥瓣要停在關閉的位置上。

c. 開啟位置應按蝶板的旋轉角度來確定。

d. 蝶閥可以安裝在水平、垂直的管道上，安裝位置應保證使用維修更換方便。

e. 閥門應定期檢查密封面有無磨損，若損壞失效，應及時修理或更換。

訂貨須知

1. 在訂購消防蝶閥時，請?jiān)谟唵沃袑懨鳟a(chǎn)品名稱、型號、規格、數量及要求交貨日期。

2. 消防蝶閥配置包括：消防蝶閥一臺，使用說明書、合格證各一份。如因設計所需有所增減，請?jiān)谟嗀洉r(shí)注明。如需其它配件需單獨訂貨。
