一、 用途和特點

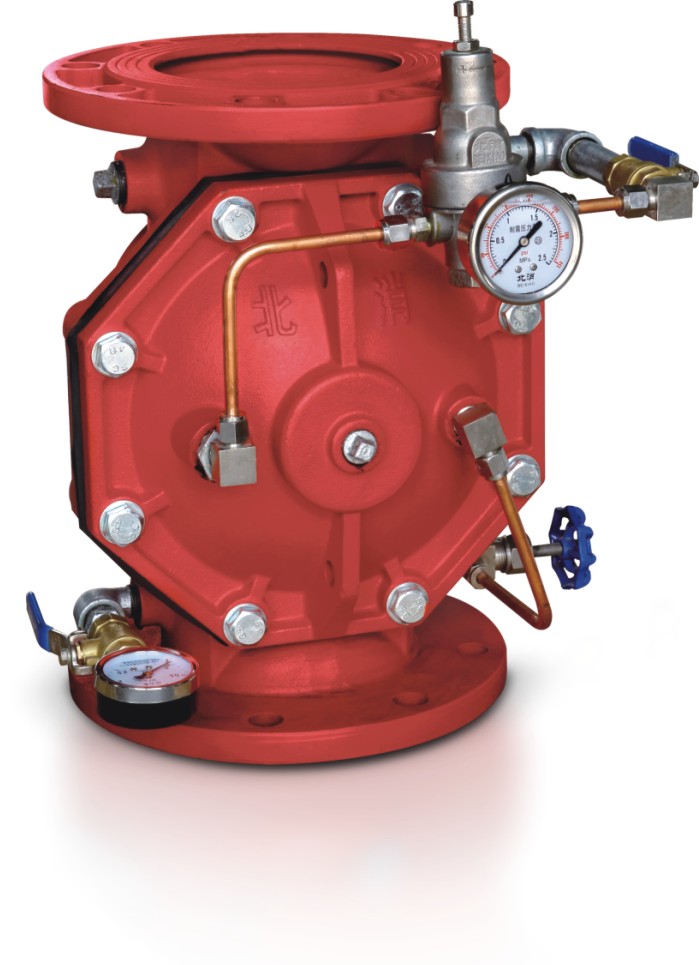

  減壓閥用在水系統管道中根據需要調整供水腔與工作腔管道壓力比并自動保持不變的一種閥門。閥門運行平穩可靠，既可減動壓又可減靜壓。調整好閥門，其工作腔壓力可以保持不變。該閥門構造簡單、重量輕、操作維修方便。額定工作壓力1.6/2.5MPa。水平、垂直都可以安裝。廣泛用于給水消防和工礦企業水系統的管道中，是給水系統為保護其分支系統安全用水不可缺少的設備。設計測試執行GB5135.17-2011自動噴水滅火系統 減壓閥標準；

二、 工作原理

當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉?？刂剖彝Ｖ古潘?，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。當閥門出口壓力低于導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。調節導閥彈簧即可設定出口壓力。

三、 技術參數及零件材料

五、 安裝要求及故障排除方法

1. 本閥安裝無方位要求，注意閥體箭頭與水流方向一致，安裝時須小心，以免外部閥門管路遭撞壞。

2. 閥前須加裝閘閥及口徑相同的過濾器，以確保維修便捷并延長閥門壽命，閥后建議加裝閘閥以便維修。

3. 閥前閥后壓力一樣，不減壓，這有兩種可能①可能導閥密封處有臟東西堵塞導致導閥密封不嚴，造成不減壓，此時關閉進水針型閥6和調節球閥7就可以打開導閥進行清理，清理后重新裝上，打開針型閥和調節球閥再進行調壓。②可能是減壓閥本身密封處有異物卡阻，此時就得關掉前、后閘閥，拆開閥蓋取出隔膜，檢查清理閥腔內異物后重新裝上，打開前、后閘閥再進行調壓。

訂貨須知

1. 在訂購減壓閥時，請?jiān)谟唵沃袑懨鳟a(chǎn)品名稱、型號、規格、數量及要求交貨日期。

2. 在運輸過程中，應注意防雨，裝卸時應防止劇烈撞擊。

3. 減壓閥應存放在通風、干燥的庫房?jī)?nèi)，避免與腐蝕性物質共同存放，儲存溫度為-10℃～40℃。

4. 減壓閥配置包括：減壓閥一套、不銹鋼軸向壓力表一塊、不銹鋼徑向壓力表一塊、使用說明書、合格證各一份。如因設計所需有所增減，請?jiān)谟嗀洉r(shí)注明。如需其它配件需單獨訂貨。
